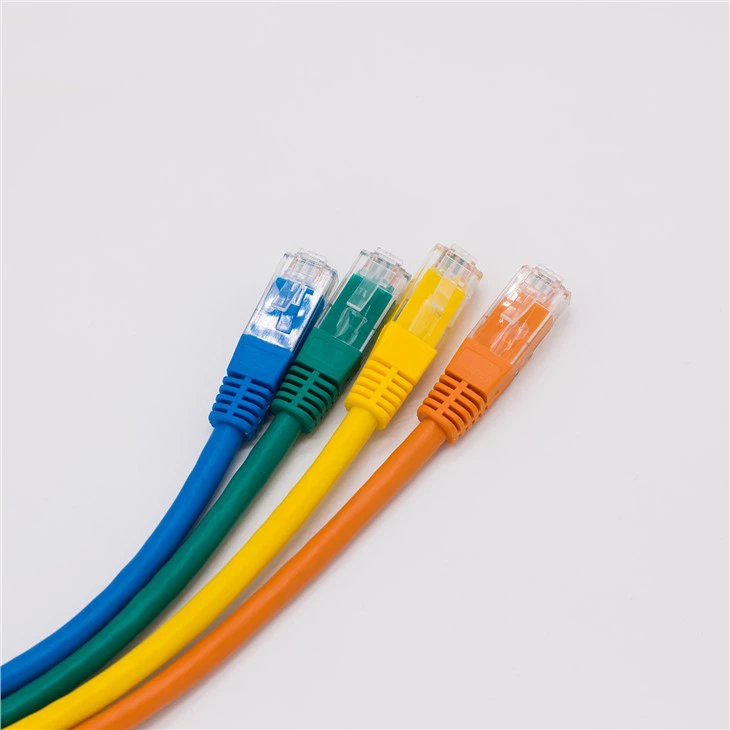

Estàndard d'execució del cable de connexió Cat6:
Pont del connector RJ45:-EIA/TIA 568-C.2 CAT 6
Qualificació del cable de connexió Cat6:
● EIA/TIA 568-C.2 CAT 6
● -ISO 11801 Edició 2 CLASSE D
● EN 50173 Edició 2 CLASSE D
Camps d'aplicació:
● RDSI
● TOKEN RING 4/16 Mbits – 100 VG –AnyLAN
● TPP-PMD/TP-DDI –ATM 155.622.1200 Mbits
● ETHERNET:10 Base Tx,100 BaseT4,1000 Base T
Propietats mecàniques del cable de connexió Cat6:
Força de tracció màxima | 50N |
Temperatura de treball | -15~ més 70 graus |
Resistència al foc | IEC332.1, VW1, IEC332.3 o segons el tipus de revestiment |
Longitud del producte | 0.5/1/2/3/4/10m, o segons l'opció dels clients |
Estructura:
Conductor | 7/0.158 conductor tou retorçat |
Aïllament | PE sòlid, filferro blanc amb marques de color |
Color de parella | Blanc-blau/blau, blanc-taronja, blanc-verd/verd, blanc-marró/marró |
blindatge | Cinturó compost d'alumini i plàstic |
Jaqueta | PVC, CMX, CM, CMR, amb o sense plom, sense halògens de baix fum com a opció |
Propietat elèctrica:
Freqüència (Mhz) | SEGÜENT (dB/100 m) | Pèrdua de retorn (dB/100m) | ||||||
1m | 2m | 5m | 10m | 1m | 2m | 5m | 10m | |
1 | 65 | 65 | 65 | 65 | 19.8 | 19.8 | 19.8 | 19.8 |
4 | 65 | 65 | 65 | 65 | 21.61 | 21.61 | 21.61 | 21.61 |
10 | 65 | 65 | 64.5 | 62.9 | 22.8 | 22.8 | 22.8 | 22.8 |
16 | 62.6 | 62 | 60.5 | 59 | 23.41 | 23.41 | 23.41 | 23.41 |
20 | 60.7 | 60.1 | 58.6 | 57.2 | 23.7 | 23.7 | 23.7 | 23.7 |
31.25 | 56.7 | 56.2 | 54.9 | 53.6 | 23.05 | 23.05 | 23.05 | 23.05 |
62.5 | 51 | 50.4 | 49.2 | 48.1 | 20.04 | 20.04 | 20.04 | 20.04 |
100 | 47 | 46.4 | 45.3 | 44.4 | 18 | 18 | 18 | 18 |
250 | 39.2 | 38.8 | 38.1 | 37.6 | 14 | 14 | 14 | 14 |
