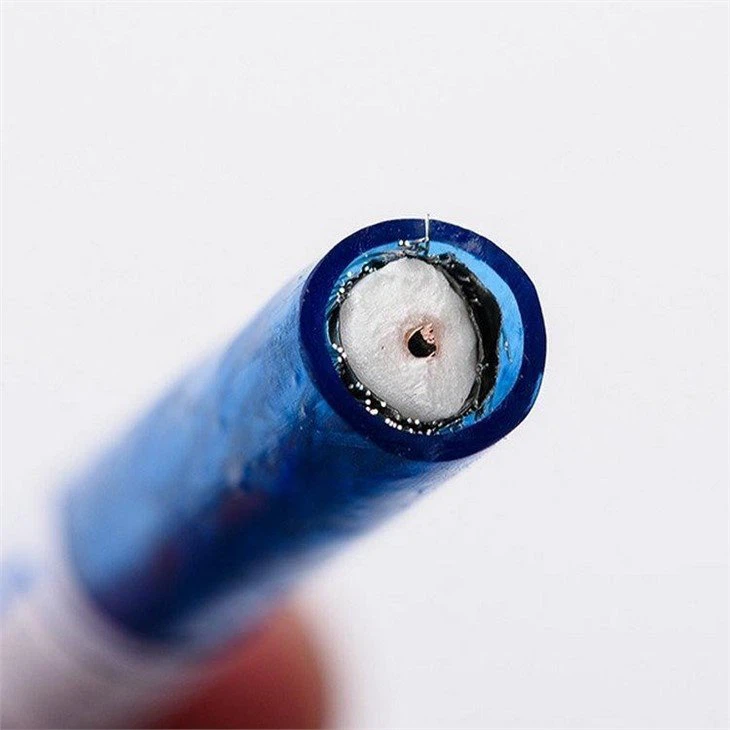

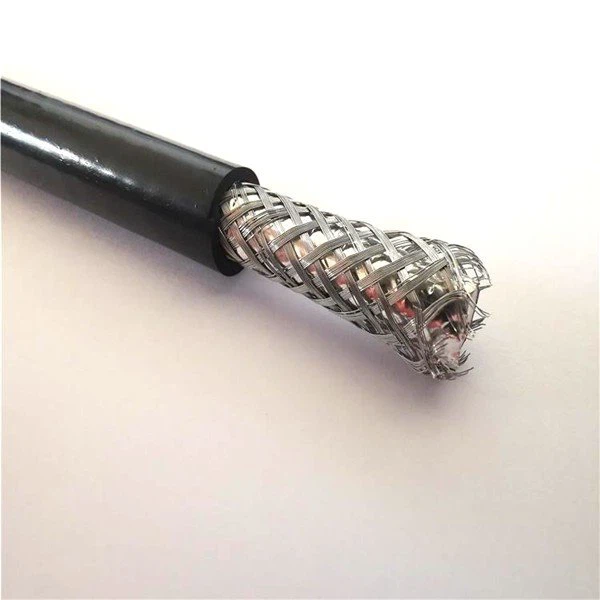

Estructura del cable coaxial trenat:
Direcció interior: Cu/CCA/CCS
Dielèctric: Escuma PE
Escut: Al-tube, Al-Mg / Llaunes de coure xapat trena de coure
Jaqueta: PE/PVC
Aplicació de cable coaxial trenat:
Els cables coaxials s'utilitzen principalment per a la transmissió de senyal de vídeo i la distribució de CATV, la transmissió de radiofreqüència i microones, i les connexions de dades entre ordinadors i instruments, com ara xarxa d'accés, monitor, sèries de difusió.
Tret:
Anticorrosiu, resistent a la humitat, resistència a alta / baixa temperatura, resistència ultraviolada, resistència a la humitat calenta, retard del foc, resistència a la boira salina.
Especificació:
SYWV(Y)-75-5 | SYWV(Y)-75-7 | SYWV(Y)-75-9 | SYWV(Y)-75-12 | SYWV(Y)-75-13 | |
Conductor interior(mm) | 1.00±0.02 | 1.66±0.02 | 2.15±0.03 | 2.77±0.03 | 3.15±0.03 |
Dielèctric(mm) | 4.80±0.20 | 7.25±0.25 | 9.00±0.25 | 11.5±0.30 | 13.03±0.25 |
Escut(mm) | 5.80 | 8.30 | 10.30 | 12.80 | 13.83 |
Jaqueta(mm) | 7.20±0.30 | 10.30±0.30 | 12.30±0.30 | 15.10±0.30 | 15.78±0.25 |
Característiques elèctriques del cable coaxial trenat:
Impedància(ohm) | SYWV(Y)-75-5 | SYWV(Y)-75-7 | SYWV(Y)-75-9 | SYWV(Y)-75-12 | SYWV(Y)-75-13 |
Capacitància(pF/m) | 75±2 | 75±2 | 75±2 | 75±2 | 75±2 |
Velocitat de propagació (%) | 3±54 | 3±54 | 3± 52 | 3± 50 | 3± 50 |
Direcció interior DCR(Ohm/km) | 82 | 85 | 86 | 86 | 86 |
Escut Exterior DCR(Ohm/km) | 22 | 8 | 4.8 | 4.6 | 3.7 |
Interval temporal de funcionament(oC) | 37 | 26 | 22 | 19 | 17 |
