Què és un cable nu aeri?
Definició de cable de barra aèria
Sense cap funda d'aïllament, s'instal·la directament a l'exterior en pals i torres d'energia, s'utilitza principalment per a línies de transmissió aèries d'alta-tensió/ultra-tensió.
Classificació dels cables de barres aèries
|
Abreviatura |
Nom complet |
Visió general de l'estructura |
Escenaris d'aplicació típics |
|
ACSR |
Conductor d'alumini d'acer reforçat |
Fil exterior d'alumini (conductor) + nucli central d'acer (capaç de resistir la tensió) |
Línia principal de transmissió d'alta tensió, la més corrent a la xarxa elèctrica domèstica i transmissió i distribució a l'estranger; Línia elèctrica aèria de 10 kV ~ 500 kV |
|
AAAC |
Conductor tot d'aliatge d'alumini |
Tot fabricat amb un fil d'aliatge d'alumini trenat sense nucli d'acer |
Línies de distribució de mitjana i baixa tensió, ambients corrosius costaners, instal·lació lleugera; 10~110kV |
|
AAC |
Tot conductor d'alumini |
Fil d'alumini pur trenat en conjunt, sense nucli de reforç |
Distribució de baixa tensió a curta distància i derivacions de la xarxa elèctrica rural; Baixa tensió Menor o igual a 35 kV, línies de traçat petit |
|
GS/GW |
Fil d'acer galvanitzat |
Tots els cables d'acer galvanitzat per immersió en calent-estan retorçats junts i no són-conductors (poques vegades s'utilitzen per transportar corrent) |
El cable de connexió a terra de protecció contra llamps, el cable de suport de la torre i el suport del cable òptic (esquelet OPGW) no transmeten energia elèctrica |

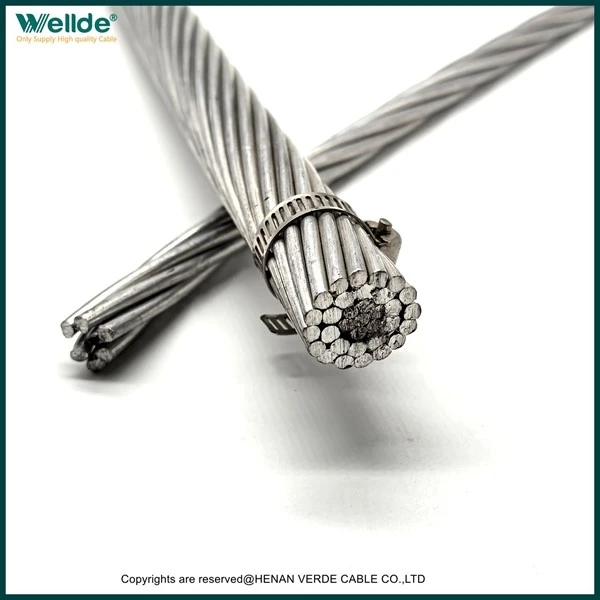

Filferro d'alumini amb nucli d'acer ACSR
Alumini: conductor (l'alumini té una conductivitat excel·lent i és lleuger)
Nucli d'acer: només capaç de suportar la força de tracció mecànica
Avantatges i desavantatges: el millor equilibri de conductivitat i resistència mecànica, la màxima rendibilitat{0}}cost i el desavantatge universal de la xarxa elèctrica global: la corrosió electroquímica existeix a la superfície de contacte d'alumini d'acer i la vida útil s'escurça en entorns costaners altament corrosius.
Tensió utilitzada: 10 kV, 35 kV, 110 kV, 220 kV, 500 kV línies principals aèries d'alta tensió-
AAC tot filferro d'alumini
Tot el cable d'alumini no té nucli d'acer
Avantatges: Preu baix;
Inconvenients: baixa resistència a la tracció, no es pot instal·lar en grans llums. Adequat per a xarxes elèctriques rurals de curta distància de baixa tensió, línies de derivació urbanes de 10 kV i línies de distribució de petit abast
No apte per a zones muntanyoses i transmissió d'energia de gran-carrera a través dels rius
Filferro trenat d'aliatge d'alumini AAAC
L'ús general de filferro d'aliatge de silici d'alumini i magnesi, sense nucli d'acer en comparació amb l'alumini pur ordinari (AAC): resistència a la tracció més alta, resistència a la corrosió més forta en comparació amb ACSR: pes propi més petit, sense corrosió electroquímica d'alumini d'acer
Escenari bàsic: zones costaneres i industrials amb corrosió severa
Fil d'acer galvanitzat
Gairebé no s'utilitza com a cable de transport de corrent! Incapaç de transmetre electricitat, conductivitat extremadament pobra, depenent únicament de la resistència del metall per a l'estrès
Propòsit: ① Cable de terra aèria (cable de protecció contra llamps) a la part superior de les torres de transmissió ② Cable de tracció de tensió per a pals elèctrics i torres de ferro
Especial: el cable de terra compost de fibra òptica OPGW consta de fils d'acer i fibres òptiques a l'interior.
|
Model |
Resistència a la tracció |
Resistència a la corrosió |
Cost |
Escenaris recomanats |
|
ACSR |
★★★★★ |
★★★☆☆ |
moderada |
Llarga distància, gran envergadura, transmissió principal d'alta{0}}tensió |
|
AAAC |
★★★★☆ |
★★★★★ |
Relativament alt |
Entorn corrosiu de planta costanera i química, distribució de mitjana tensió |
|
AAC |
★★☆☆☆ |
★★★☆☆ |
Mínim |
Línies derivades de baixa tensió de curta distància-, projectes a petita-escala limitada |
|
Fil d'acer galvanitzat |
★★★★★ |
★★★☆☆ |
Baixa |
Es prohibeix l'ús de cables i cables de terra per a la transmissió d'energia |
